Ефективність комунальних гідросистем і промислових ліній безпосередньо залежить від стійкості гідравлічних машин до змінних навантажень. Сучасні технологічні процеси вимагають суворого дотримання температурного режиму, стабільності тиску та сумісності матеріалів проточної частини з хімічним складом робочого середовища. Щоб мінімізувати експлуатаційні ризики та знизити показник питомого енергоспоживання, підприємства впроваджують високотехнологічні промислові насоси Ekvives.
Як обрати конструкцію насосного агрегата під умови експлуатації?
Вибір архітектури гідравлічного вузла диктується не лише об’ємом прокачування, а й фізичними властивостями рідини. Для роботи з чистою водою в системах водопостачання оптимальні багатоступеневі вертикальні та горизонтальні насосні агрегати. Послідовна передача кінетичної енергії від одного робочого колеса до іншого дозволяє створювати високий напір без суттєвого збільшення габаритів корпусу.
У складних технологічних циклах, де середовище може містити абразиви або агресивні сполуки, ключовим фактором стає матеріальне виконання.
- Чавун із кулястим графітом (ВЧКГ): застосовується для високонапірних ліній технічного водопостачання, оскільки добре протистоїть механічним напруженням та гідроударам.
- Нержавіюча сталь (AISI 304, AISI 316): необхідна у фармацевтичній, харчовій та хімічній галузях, де неприпустима корозія або потрапляння сторонніх іонів у робоче середовище.
- Бронзові сплави: використовуються при роботі з морською водою та солоними розчинами для запобігання пітінговій корозії.
Крім матеріалів, важливо враховувати тип ущільнення вала. Для стандартних контурів підходять одинарні торцеві ущільнення, тоді як для токсичних, вибухонебезпечних чи високотемпературних рідких фах застосовують подвійні ущільнення з промивкою або герметичні муфти з магнітним приводом.

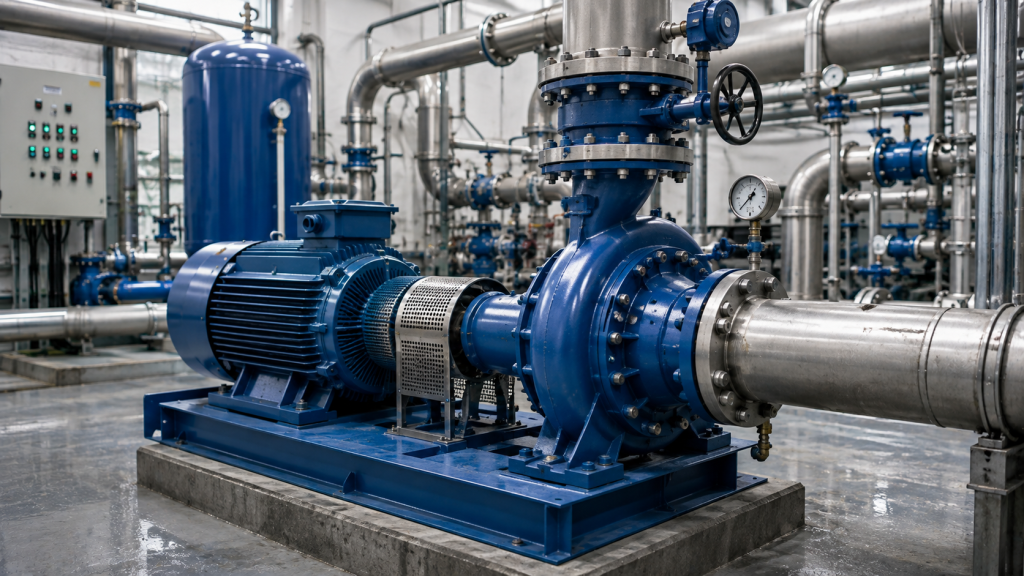

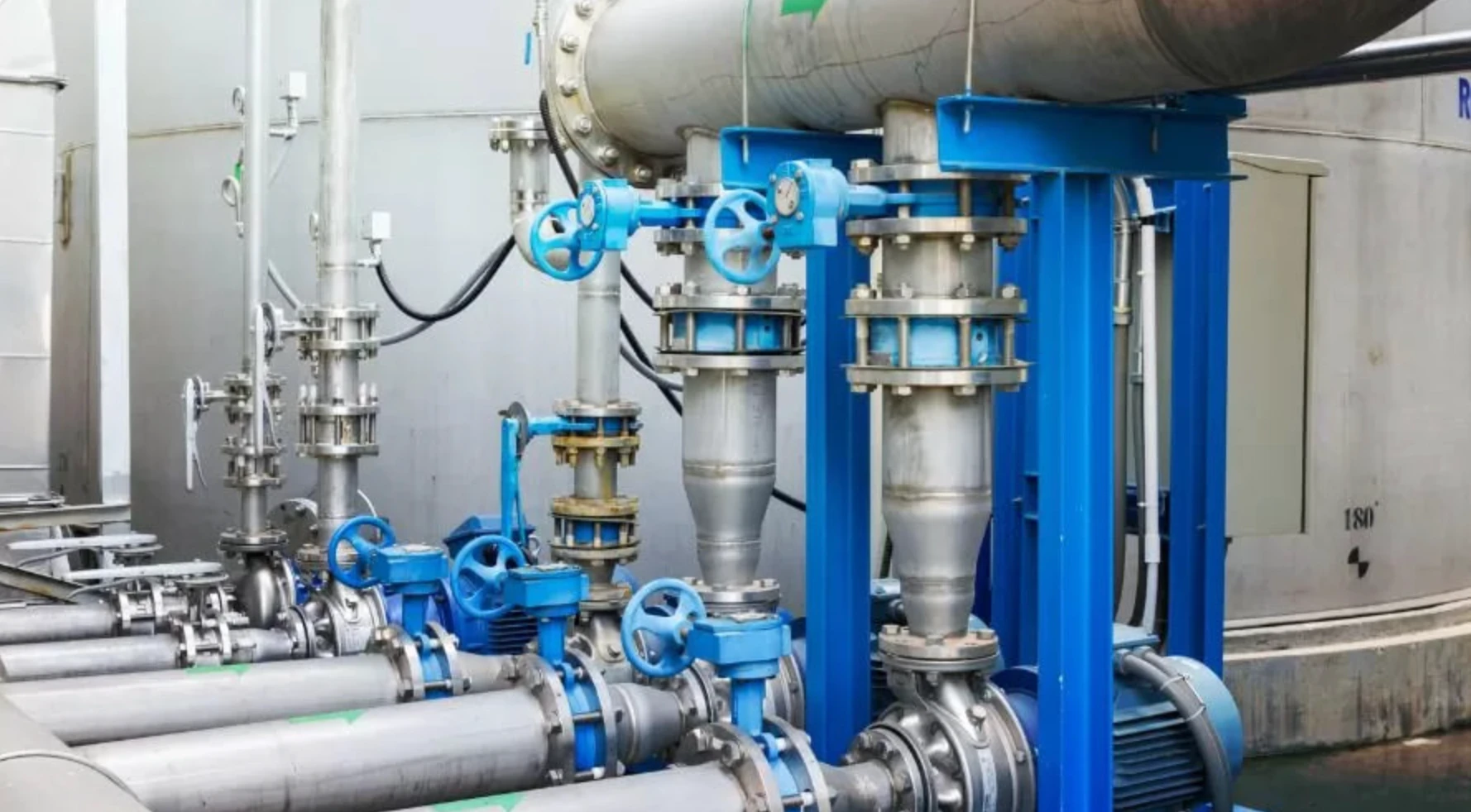

Як запобігти кавітаційному руйнуванню проточної частини?
Поява бульбашок пари у зоні низького тиску та їх подальше схлопування поблизу лопатей робочого колеса призводить до мікроерозії металу. Кавітація супроводжується сильним шумом, вібрацією та різким падінням напірно-витратної характеристики.
Основні ознаки кавітації в насосному обладнанні:
| Ознака / Симптом | Зовнішні прояви та технічні наслідки | Причина виникнення |
| Характерний шум | Тріск, шуми, що нагадують перекачування гравію або піску всередині корпусу. | Схлопування бульбашок пари у зоні підвищеного тиску. |
| Підвищена вібрація | Радіальні та осьові коливання насосного агрегату, розхитування кріплень. | Нерівномірність потоку та мікровибухи всередині проточної частини. |
| Падіння параметрів | Різке зниження напору (H), зменшення подачі (Q) та падаючий ККД. | Заповнення робочих каналів колеса паровою фазою замість рідини. |
| Ерозійне руйнування | Утворення раковин, пористості та руйнування лопатей робочого колеса. | Гідроудари від схлопування бульбашок на поверхні металу. |
| Знос ущільнень і підшипників | Витік рідини через торцеве ущільнення, перегрів підшипникових вузлів. | Постійне вібраційне навантаження на ротор та вал насоса. |
Для захисту обладнання інженери керуються наступними правилами розрахунку:
- Наявний кавітаційний запас системи (NPSHa) повинен перевищувати необхідний кавітаційний запас насоса (NPSHr) щонайменше на 0,5–1 метр.
- Діаметр вхідного трубопроводу роблять на один типорозмір більшим за патрубок, уникаючи різких поворотів і звужень безпосередньо перед входом у корпус.
- Швидкість руху рідини у всмоктувальному колекторі не повинна перевищувати 1,5–2 м/с.
Дотримання цих правил гарантує збереження цілісності робочих коліс і суттєво продовжує інтервали між плановими технічними обслуговуваннями.

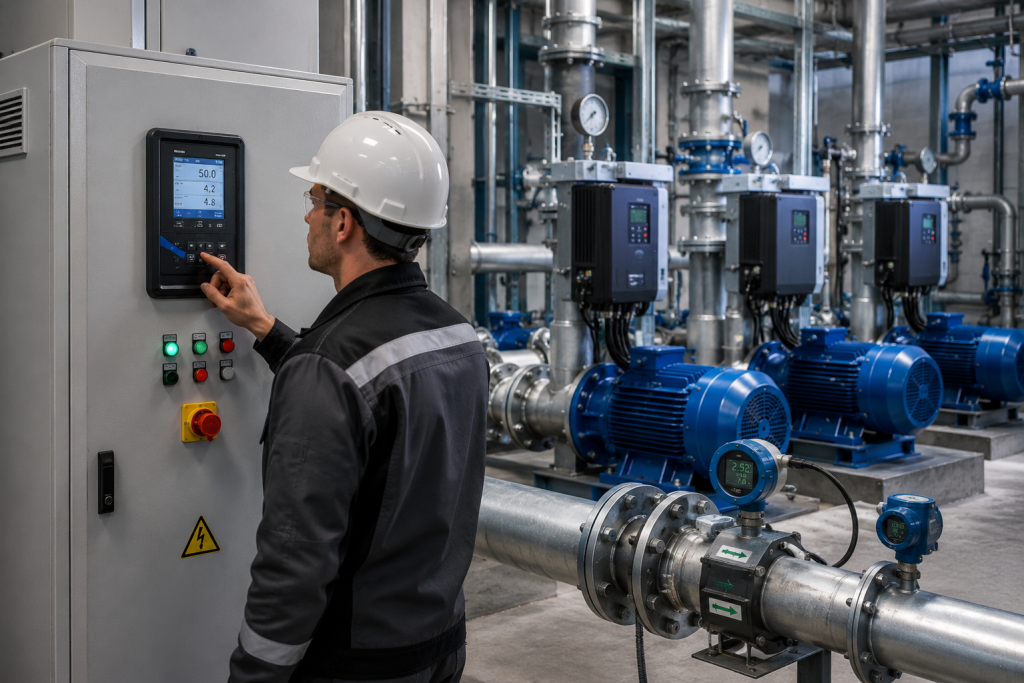

Чому енергоефективність залежить від системи керування?
У більшості технологічних процесів потреба в об’ємах транспортування рідини змінюється залежно від добового графіка або поточного завантаження виробничих ліній. Використання дроселювання дросельною засувкою для регулювання витрати призводить до даремної розсіювання енергії та підвищує навантаження на підшипникові щити.
Впровадження частотно-регульованого приводу (ЧРП) дає змогу гнучко змінювати частоту обертання ротора відповідно до фактичного споживання. Це мінімізує знос механічних вузлів, повністю виключає пускові струмові перевантаження та запобігає гідравлічним ударам у запобіжній арматурі. Додаткове встановлення датчиків тиску та витрати у поєднанні з шафами автоматизації створює замкнений контур керування, який самостійно коригує режим роботи без участі оператора.
Завдяки інтеграції сучасних засобів контролю досягається максимальний рівень надійності всієї інфраструктури. Ознайомитися з повним асортиментом гідравлічних машин для різних галузей промисловості та обрати надійні насоси можна у спеціалізованому каталозі, де подано детальні технічні характеристики кожного агрегата.
